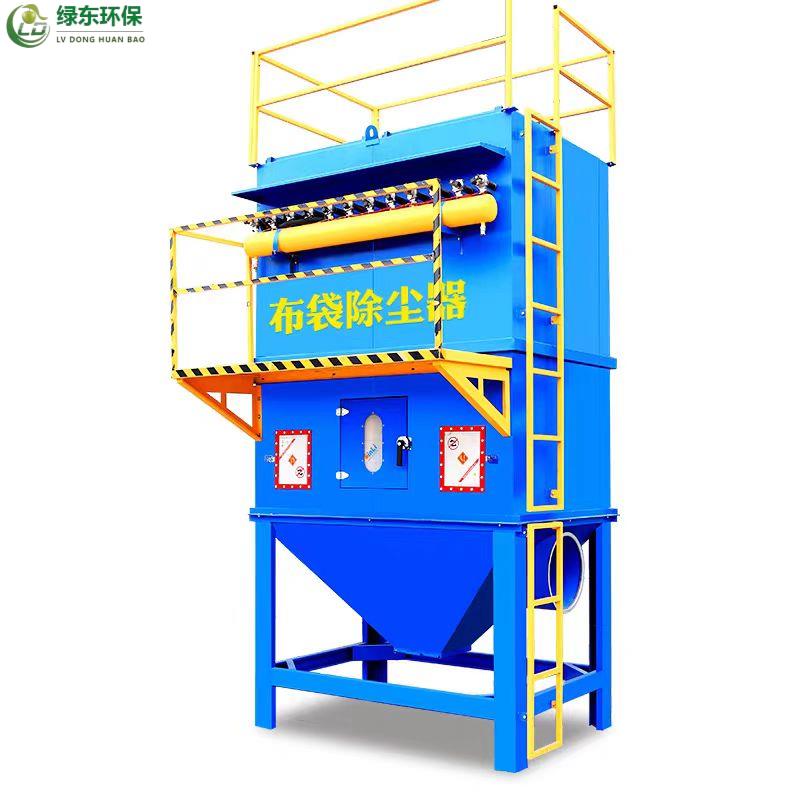

脉冲除尘设备
一、脉冲除尘设备介绍
脉冲除尘设备（也称为脉冲除尘或除尘设备）是一种高效的气固分离设备，主要用于去除工业废气中的粉尘和颗粒物。它通过脉冲喷吹清灰技术，利用压缩空气瞬间喷吹滤袋，清除附着在滤袋表面的粉尘，从而保持滤袋的过滤效率。脉冲除尘设备广泛应用于冶金、建材、化工、电力、机械等行业。
二、脉冲除尘设备的工作原理
含尘气体由风机的引力下通过管道进入脉冲除尘设备，在挡风板的作用下，气流向上流动，流降低，部分大颗粒粉尘由于惯性作用被分离出来落灰灰斗，含尘气体进入中箱体滤袋的过滤净化，粉尘被阻留在滤袋的外表面，净化后的气体经滤袋口进入上体箱，由出风口排出。
工艺流程： 搅拌粉尘 → 集尘罩 → 风 管 → 脉冲除尘设备 → 离心风机 → 达标排放
三、脉冲除尘设备的结构
脉冲除尘设备的主要部件包括：
1、滤袋：核心过滤组件，用于捕获粉尘；
2、脉冲喷吹装置：通过高压气流清除滤袋上的积尘；
3、灰斗：用于收集抖落的粉尘；
4、控制系统：实现自动化操作，提高设备运行稳定性。
（脉冲除尘设备结构图）
四、脉冲除尘设备的优点
1、高效除尘：除尘效率可达99%以上，能够有效去除微细粉尘。
2、自动化清灰：脉冲清灰系统自动化程度高，清灰效果好，不影响设备运行。
3、适应性强：适用于高温、高湿、高浓度的含尘气体。
4、运行稳定：设备结构简单，运行可靠，维护方便。
5、节能环保：清灰系统能耗低，粉尘收集后可用于回收利用。
五、脉冲除尘设备适用范围：
脉冲除尘设备目前用于五金、家具、食品、制药、饲料、冶金、建材、水泥、机械、化工、电力、轻工行业的除尘及物料回收，广泛用于打磨、抛光、喷砂、搅拌、倒料、破碎等生产工序产生的粉尘除尘净化，也适应于锅炉除尘（需配套耐高温布袋）。
六、脉冲除尘设备的型号及参数：
|
序号 |
型号规格 |
过滤面积 (㎡) |
滤袋数 （只） |
滤袋规格 （只） |
脉冲阀数量 （只） |
处理风量 (m3/h) |
外型尺寸 (mm) |
风压 （Pa） |
|
1 |
QLMCB24-Ⅱ |
24 |
24 |
Φ130×2450 |
4 （DN25） |
2000-2500 |
1000×1340×4500 |
1900 |
|
2 |
QLMCB 36-Ⅱ |
36 |
36 |
Φ130×2450 |
6 （DN25） |
3000-3500 |
1340×1340×4500 |
1900 |
|
3 |
QLMCB 48-Ⅱ |
48 |
48 |
Φ130×2450 |
8 （DN25） |
4000-4500 |
1510×1340×4500 |
1900 |
|
4 |
QLMCB 60-Ⅱ |
60 |
60 |
Φ130×2450 |
10 （DN25） |
5000-5500 |
2020×1340×4500 |
1900 |
|
5 |
QLMCB 72-Ⅱ |
72 |
72 |
Φ130×2450 |
12 （DN25） |
6000-6500 |
2360×1340×4500 |
1900 |
|
6 |
QLMCB 84-Ⅱ |
84 |
84 |
Φ130×2450 |
14 （DN25） |
7000-7500 |
2700×1340×4500 |
1900 |
|
7 |
QLMCB 96-Ⅱ |
96 |
96 |
Φ130×2450 |
16 （DN25） |
8000-8500 |
3040×1340×4500 |
1900 |
|
8 |
QLMCB 120-Ⅱ |
120 |
120 |
Φ130×2450 |
20 （DN40） |
9000-10000 |
2360×1820×4500 |
1900 |
|
9 |
QLMCB 130-II |
130 |
130 |
Φ130×2450 |
22 （DN40） |
11000-12000 |
2530×1820×4500 |
1900 |
|
10 |
QLMCB 140-II |
140 |
140 |
Φ130×2450 |
24 （DN40） |
12000-15000 |
2700×1820×4500 |
1900 |
|
11 |
QLMCB 160-II |
160 |
160 |
Φ130×2450 |
26 （DN40） |
15000-16000 |
3040×1820×5000 |
1900 |
|
12 |
QLMCB 220-II |
220 |
220 |
Φ130×2450 |
11 （DN40） |
20000-21000 |
4060×1820×5000 |
1900 |
|
13 |
QLMCB 330-II |
330 |
330 |
Φ130×2450 |
22 （DN40） |
30000-31000 |
5930×1820×5000 |
1900 |
|
14 |
QLMCB 440-II |
440 |
440 |
Φ130×2450 |
33 （DN40） |
30000-31000 |
7800×1820×5000 |
1900 |
注：可选材质：碳钢、不锈钢
可根据实际使用风量5000-100000风量进行定制。
七、绿东环保脉冲除尘设备的工程案例
东莞某木业制品有限公司木工开料除尘（脉冲除尘设备）工程案例
广州某涂料有限公司粉尘处理（脉冲除尘设备）工程案例
东莞特某塑胶电子制品有限公司倒投料粉尘处理（脉冲除尘设备）工程案例
